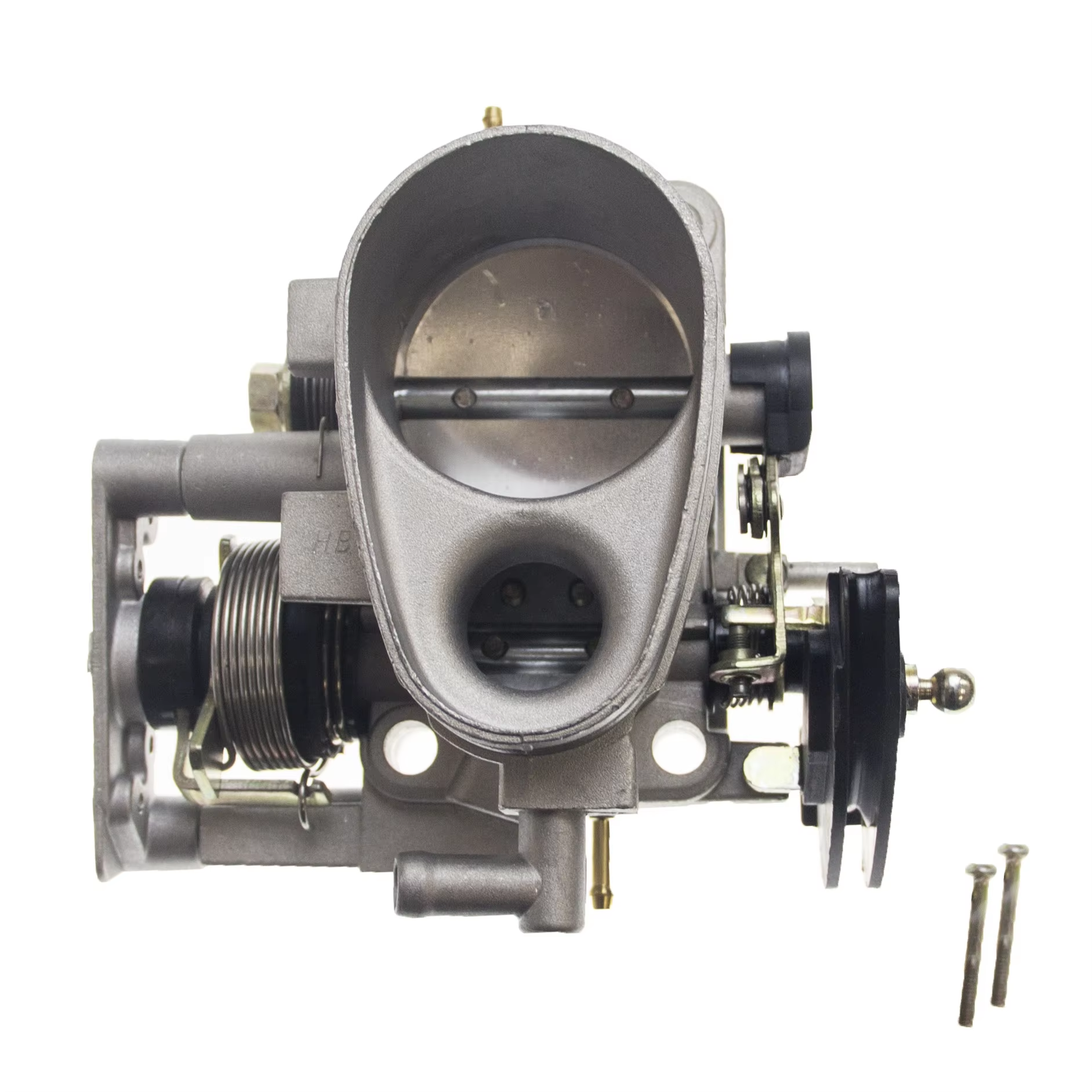

¿Cómo inspeccionar los fallos del cuerpo del acelerador?
Un fallo en la mariposa de gases rara vez produce un único código de avería inequívoco. En su lugar, la UCE registra errores de correlación entre la posición comandada y la posición real de la mariposa, solicitudes de reducción de par y, a veces, códigos aparentemente no relacionados, como los de caudalímetro o sonda lambda, que en realidad son consecuencias secundarias de una medición incorrecta del caudal de aire. Una inspección sistemática que aísle la mariposa de gases respecto a la UCE, el cableado y los sistemas de sensores evita sustituir un componente funcional.
Paso uno: leer los códigos, pero no confiar ciegamente en ellos
Los códigos de avería más comunes relacionados con la mariposa de gases son P0121 (rango/desempeño del circuito del sensor de posición de la mariposa A), P0122 (entrada baja), P0123 (entrada alta), P0221 (rango/desempeño del sensor B) y P0638 (rango/desempeño del control del actuador de la mariposa). Estos códigos confirman un problema de correlación entre la posición comandada y la posición informada de la mariposa; no confirman que la mariposa de gases sea la causa.
Antes de descartar la mariposa de aceleración, revise los datos de congelación almacenados junto con el código. Si el código se activó en ralentí con la temperatura del motor a 85 °C y la posición informada de la mariposa fue del 18 % (cuando en ralentí debería ser del 3 al 5 %), la válvula de mariposa está atascada parcialmente abierta: se trata de un problema mecánico confirmado por los datos. Si el código se activó a velocidad de autopista y la posición informada de la mariposa pasó de un 35 % a un 0 % y luego de nuevo a un 40 % en menos de 0,5 segundos, el problema es más probablemente eléctrico: un sensor de posición defectuoso o una conexión intermitente en el cableado.
Paso dos: análisis de datos en tiempo real
Conecte una herramienta de diagnóstico capaz de graficar datos en tiempo real y observe el voltaje del sensor de posición de la mariposa con el encendido activado (motor apagado). Presione lentamente el pedal del acelerador desde el 0 % hasta el 100 % y luego suéltelo. El voltaje del sensor A debe aumentar de forma suave, desde aproximadamente 0,5 V con la mariposa cerrada hasta aproximadamente 4,5 V con la mariposa totalmente abierta. El sensor B normalmente opera con una curva inversa —es decir, comienza alto y disminuye— como verificación redundante. Cualquier caída repentina del voltaje, zonas planas en las que el voltaje no cambie durante más de 0,5 segundos o una discrepancia entre los sensores A y B superior a 0,1 V indica un cuerpo de mariposa defectuoso.
El consumo de corriente del actuador del acelerador revela otra historia. En ralentí, con el motor en marcha, el motor del acelerador mantiene la mariposa en la posición indicada mediante pequeños ajustes continuos contra el resorte de retorno. El consumo de corriente normal en ralentí es de 0,3 a 0,8 amperios. Un cuerpo de acelerador con acumulación de carbono requiere una corriente más alta (1,0 a 1,8 amperios), porque el motor trabaja contra una resistencia física. Un consumo de corriente superior a 2,0 amperios en ralentí indica que el motor se encuentra cerca de su límite de parada y que el cuerpo de acelerador necesita limpieza o sustitución.
Paso tres: Inspección visual y mecánica
Retire el conducto de admisión e inspeccione la placa de mariposa y el orificio con una linterna. Los depósitos de carbonilla se acumulan principalmente en la parte trasera de la placa de mariposa y en la pared del orificio justo detrás de ella, donde los gases de ventilación del cárter entran en la corriente de admisión. Los depósitos de color marrón claro que cubren menos del 20 % de la circunferencia del orificio son normales en motores con 60 000–100 000 km. Los depósitos negros y húmedos que superan el 50 % de cobertura, especialmente aquellos que tocan físicamente el borde de la placa de mariposa e impiden que esta se cierre hasta su holgura de ralentí diseñada, están causando la falla, independientemente de lo que indique la herramienta de diagnóstico.
Con el encendido apagado, abra manualmente la mariposa del acelerador con un dedo limpio. La mariposa debe moverse suavemente con una resistencia constante del resorte durante todo su recorrido y cerrarse firmemente de forma automática al soltarla. Cualquier sensación áspera, atascamiento en cualquier punto del recorrido o una mariposa que permanezca parcialmente abierta al soltarla confirma una avería mecánica. Nunca fuerce la apertura de la mariposa del acelerador en un motor con el encendido activado: el motor electrónico mantiene activamente su posición, y forzarla contra la acción del motor puede dañar los engranajes plásticos reductores.
Paso Cuatro: Inspección de los cables y los conectores
El conector del cuerpo del acelerador transporta una tensión de referencia de 5 V, tierra del sensor, dos cables de retorno de señal (sensores A y B) y dos cables de accionamiento del motor. Realice una prueba de retrosondeo en el conector con la ignición encendida: la tensión de referencia entre el pin de alimentación de 5 V y tierra debe ser estable entre 4,9 y 5,1 V. Una tensión de referencia inferior a 4,8 V o que fluctúe más de ±0,1 V indica un problema aguas arriba en el circuito de referencia de 5 V de la UCE o un cortocircuito a tierra en otra parte del circuito de referencia compartido con el sensor del pedal del acelerador y otros sensores del motor.
La prueba de continuidad de cada cable desde el conector del cuerpo del acelerador hasta el conector de la UCE, con ambos conectores desconectados en sus extremos, identifica roturas en el arnés de cableado. Una resistencia superior a 1 ohmio en cualquier cable individual indica un fallo incipiente, típicamente en el punto de curvatura donde el arnés se flexiona durante el movimiento del motor.
Caso: El diagnóstico de ralentí irregular evita sustituciones innecesarias
Un Audi con un código P0121 y una marcha mínima que oscilaba entre 700 y 1.100 rpm fue diagnosticado por un taller como necesitado de sustitución del cuerpo de mariposa. Antes de autorizar la reparación, la verificación diagnóstica independiente del propietario reveló que el barrido del sensor de posición de la mariposa era suave en los datos en tiempo real, pero que la tensión de referencia en el conector del cuerpo de mariposa oscilaba entre 4,7 V y 5,1 V. El fallo se rastreó hasta un cable parcialmente roto en el arnés del motor, a unos 15 cm del conector del cuerpo de mariposa. Una reparación del cable, cuyo costo equivalía a 30, resolvió el problema que había sido cotizado inicialmente en 350 para la sustitución del cuerpo de mariposa. El cuerpo de mariposa en sí, suministrado por un fabricante de repuestos como Sakes Auto Parts, habría funcionado perfectamente, pero su sustitución resultaba innecesaria.
Preguntas frecuentes
¿Puede un cuerpo de mariposa sucio provocar un código de avería?
Sí. La acumulación de carbonilla que impide que la mariposa de aceleración alcance su posición de ralentí completamente cerrada hace que la UCE detecte un error de correlación entre la posición de ralentí comandada y la posición real. Limpiar el cuerpo de mariposa suele resolver el código sin necesidad de reemplazar componentes.
¿Cómo puede un técnico distinguir entre una falla del sensor y una falla del motor del cuerpo de mariposa?
Una falla del sensor produce errores en la señal de posición sin cambios en la corriente consumida por el motor. Una falla del motor provoca un aumento en la corriente consumida y puede ir acompañada de ruido mecánico procedente del engranaje. La visualización simultánea en tiempo real de los datos gráficos tanto de la posición como de la corriente revela qué sistema está fallando.
¿Reiniciará la desconexión de la batería la adaptación del cuerpo de mariposa?
Desconectar la batería borra el valor de posición cerrada del cuerpo de aceleración aprendido por la UCE. En muchos vehículos, la UCE vuelve a aprender este valor durante el siguiente ciclo de conducción. En otros —especialmente en vehículos VW/Audi— debe realizarse una adaptación con una herramienta de diagnóstico tras la reconexión de la batería para restablecer un control adecuado del ralentí.
¿Con qué frecuencia debe realizarse la inspección del cuerpo de aceleración?
La inspección debe realizarse en cada intervalo importante de servicio (30 000–50 000 km) en motores de inyección directa, que son más propensos a la acumulación de carbonilla. En motores de inyección por puerto, los intervalos de inspección pueden extenderse a 60 000–80 000 km.
¿Puede un fallo del cuerpo de aceleración provocar problemas en los cambios de marcha de la transmisión?
Sí. El módulo de control de la transmisión utiliza los datos de posición del acelerador para determinar los puntos de cambio y la presión de línea. Una señal errática de posición del acelerador provoca cambios bruscos o retrasados que parecen un problema de transmisión, pero que en realidad se deben a una falla del sensor del cuerpo de aceleración.
¿Dónde pueden obtener los técnicos cuerpos de aceleración de repuesto fiables?
Proveedores del mercado secundario de calidad OE, como Sakes Auto Parts, ofrecen cuerpos de mariposa fabricados según las especificaciones de fábrica para vehículos VW, Audi y otros modelos europeos. Sus unidades incluyen la configuración correcta del conector, la calibración del sensor y la junta para una instalación directa.
