¿Qué causa que el ventilador del radiador deje de funcionar?

El sistema del ventilador del radiador: componentes y puntos de fallo

Indicador de temperatura del motor que asciende hacia el rojo mientras circula en tráfico es el momento en que un conductor se da cuenta de que el ventilador del radiador ha dejado de funcionar. El sistema no consta de un solo componente, sino de cuatro partes interdependientes: el conjunto del motor y las palas del ventilador, el relé de control, el fusible de protección y el sensor de temperatura del refrigerante. Una avería en cualquiera de ellas detiene el ventilador. Diagnosticar cuál es la pieza defectuosa, en lugar de reemplazar componentes al azar, ahorra dinero y evita fallos repetidos.

Motor, relé, fusible y sensor de temperatura

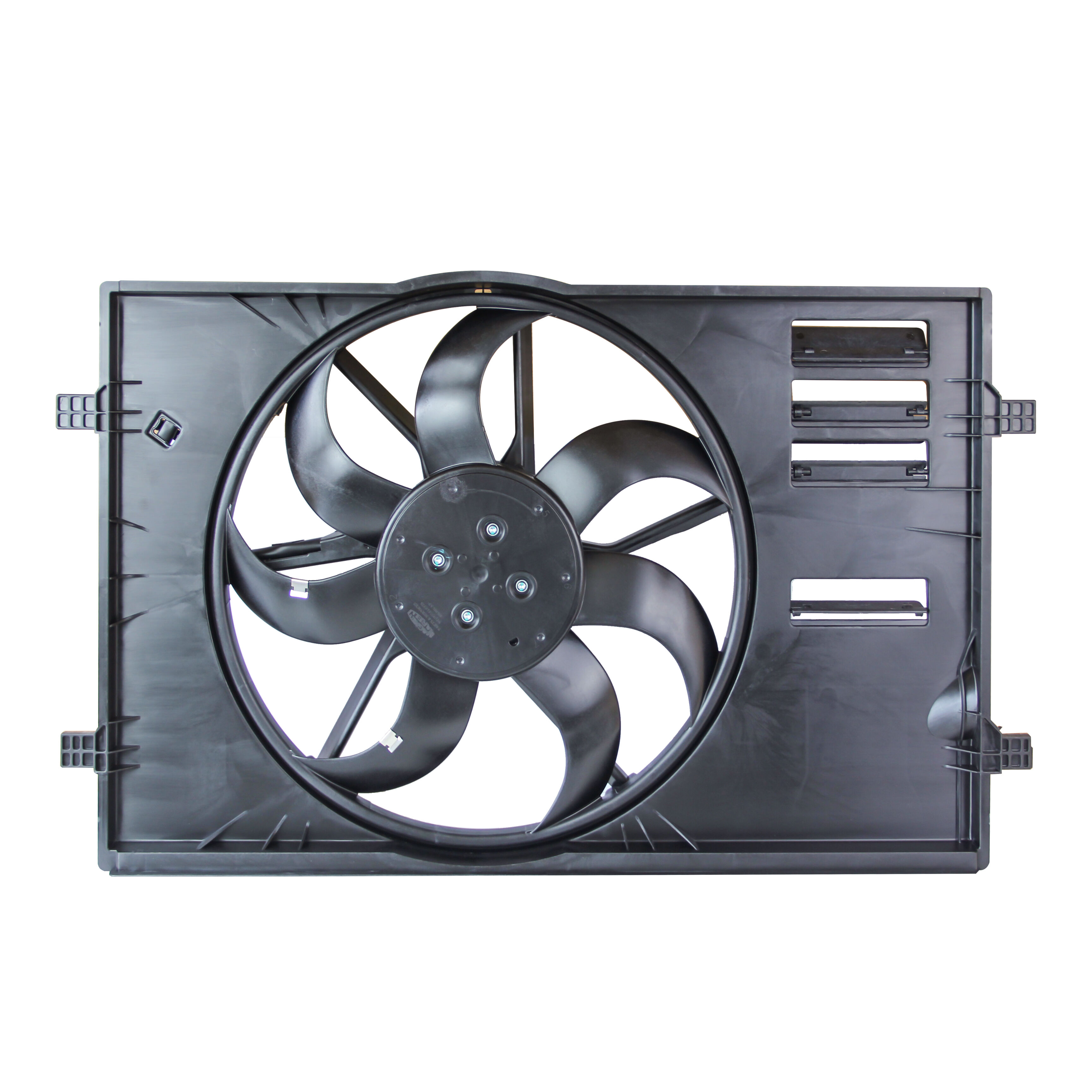

La ventilador del radiador el motor es una unidad de corriente continua (CC) que consume entre 10 y 30 amperios, montada detrás del radiador para extraer aire a través del núcleo. Contiene escobillas de carbón que se desgastan con el tiempo —normalmente tras 1.500 a 3.000 horas de funcionamiento, el desgaste de las escobillas provoca fallos intermitentes o totales—. El relé es un interruptor electromagnético ubicado en la caja de fusibles del compartimento del motor. Cuando el módulo de control del motor (ECM) recibe una señal de que el refrigerante ha alcanzado el umbral de activación —típicamente entre 95 °C y 105 °C—, pone a tierra la bobina del relé, cerrando los contactos de alta corriente para alimentar el ventilador. El fusible protege el circuito y suele tener una capacidad nominal de 30 a 50 amperios.

Caso real: un taller identifica la causa real

Un Toyota Camry llegó a un taller independiente con el ventilador del radiador no se activa. El propietario ya había reemplazado el motor en otro taller, pero el problema persistía. El técnico siguió una secuencia estructurada de diagnóstico: probó el fusible (intacto), intercambió el relé por una unidad idéntica del circuito de la bocina (el ventilador se activó), lo que confirmó que los contactos originales del relé estaban quemados y no podían conducir corriente, a pesar de que se escuchaba un clic audible. El taller anterior reemplazó un motor en buen estado porque omitió la prueba del relé. La solución correcta costó un relé de 35 dólares y 30 minutos.

Causas eléctricas de la falla del ventilador del radiador

Problemas con el fusible, el relé y el arnés de cables

Fundido ventilador del radiador el fusible es sencillo de diagnosticar, pero si se funde repetidamente indica un problema subyacente: rodamientos del motor que consumen una corriente de arranque excesiva o un cortocircuito en el cableado entre el relé y el motor. Nunca aumente la capacidad nominal del fusible para «solucionar» su fusión repetida. El fallo del relé puede presentarse de dos maneras: la bobina falla y el relé no emite el clic característico, o los contactos se queman y el relé sí emite el clic, pero no permite el paso de corriente. El fallo intermitente del relé —cuando el ventilador funciona a veces y otras no— es el problema más frecuentemente mal diagnosticado. Los problemas en el arnés de cables suelen aparecer donde este pasa cerca de componentes calientes del motor, roza contra soportes o se flexiona en los conectores. La corrosión interna en los conectores incrementa la resistencia, provocando una reducción del voltaje suministrado al ventilador y un funcionamiento más lento.

Fallos mecánicos y relacionados con sensores

Quemadura del motor y fallos del sensor de temperatura

Las escobillas de carbón desgastadas provocan un funcionamiento intermitente antes de la avería total: el ventilador puede activarse tras golpear ligeramente la carcasa del motor, lo que confirma el diagnóstico. Devanados sobrecalentados con barniz oscurecido y olor eléctrico quemado indican que el motor funcionó contra una resistencia causada por una paleta atascada o un flujo de aire obstruido. Un sensor de temperatura del refrigerante defectuoso puede impedir ventilador del radiador la activación incluso cuando todo lo demás funciona correctamente. Si la ECM recibe una señal de 70 °C cuando la temperatura real del refrigerante es de 105 °C, nunca se alcanza el umbral de activación del ventilador. Comparar los datos en tiempo real del escáner con la lectura de un termómetro infrarrojo en la carcasa del termostato confirma o descarta esta falla en cuestión de minutos.

Diagnóstico sistemático

Secuencia de resolución de problemas en cinco pasos

Primero, compruebe el fusible con un multímetro: las grietas finas pueden ser visualmente invisibles. Segundo, sustituya el relé por una unidad idéntica de un circuito no crítico y realice la prueba. Tercero, aplique directamente 12 V al conector del motor del ventilador; si este funciona, el fallo se encuentra aguas arriba. Cuarto, lea los datos en tiempo real del sensor de temperatura del refrigerante mediante una herramienta de diagnóstico y compárelos con una medición infrarroja realizada en la carcasa del termostato. Quinto, inspeccione visualmente el arnés de cables desde la caja de fusibles hasta el conector del ventilador, buscando puntos de rozamiento y corrosión. A ventilador del radiador que no se activa rara vez constituye un misterio: se trata de una secuencia de diagnóstico que identifica el componente defectuoso sin reemplazar piezas de forma arbitraria.

Preguntas frecuentes

¿Cuáles son las causas más comunes de la parada de un ventilador del radiador?

El más común ventilador del radiador los fallos más frecuentes son un fusible fundido, un relé con contactos quemados, un motor desgastado con escobillas desgastadas, un sensor de temperatura del refrigerante defectuoso o corrosión del arnés de cables en los conectores.

¿Cómo se puede probar el relé del ventilador del radiador?

Sustituya el ventilador del radiador sustituya el relé por una unidad idéntica de un circuito no crítico —como la bocina o las luces delanteras— y realice la prueba. Si el ventilador funciona con el relé intercambiado, el relé original ha fallado. También puede utilizar un multímetro para medir la resistencia de la bobina y la continuidad de los contactos.

¿Por qué sigue fundiéndose el fusible del ventilador del radiador?

La repetida fusión del fusible indica que el motor del ventilador está consumiendo una corriente excesiva debido a rodamientos desgastados, un cortocircuito en el cableado o corrosión en los conectores que provoca una alta resistencia. Diagnostique la causa raíz en lugar de reemplazar continuamente el fusible.

¿Puede un sensor de temperatura defectuoso detener el ventilador del radiador?

Sí. Si el sensor de temperatura del refrigerante envía una señal de baja temperatura —por ejemplo, 70 °C cuando el refrigerante está a 105 °C— la unidad de control electrónico (ECM) nunca recibe el umbral de activación. Compare los datos del escáner con las lecturas de un termómetro infrarrojo para identificar esta falla.

¿Cuánto tiempo dura típicamente un motor de ventilador del radiador?

Un CC con escobillas ventilador del radiador el motor dura de 1.500 a 3.000 horas de funcionamiento. La conducción en stop-and-go acumula horas más rápidamente que la conducción en carretera. El funcionamiento intermitente es un síntoma temprano común del desgaste de las escobillas antes de la avería total.

¿Cuál es la secuencia correcta de diagnóstico para un ventilador del radiador que no funciona?

Compruebe el fusible con un multímetro, sustituya y pruebe el relé, aplique 12 V directamente al motor para aislar fallos del motor frente a fallos aguas arriba, lea los datos en tiempo real del sensor de temperatura del refrigerante e inspeccione el arnés de cables en busca de daños por rozamiento y corrosión en los conectores.
