Tensão Térmica e Fadiga dos Materiais em Coletores de Admissão Modernos

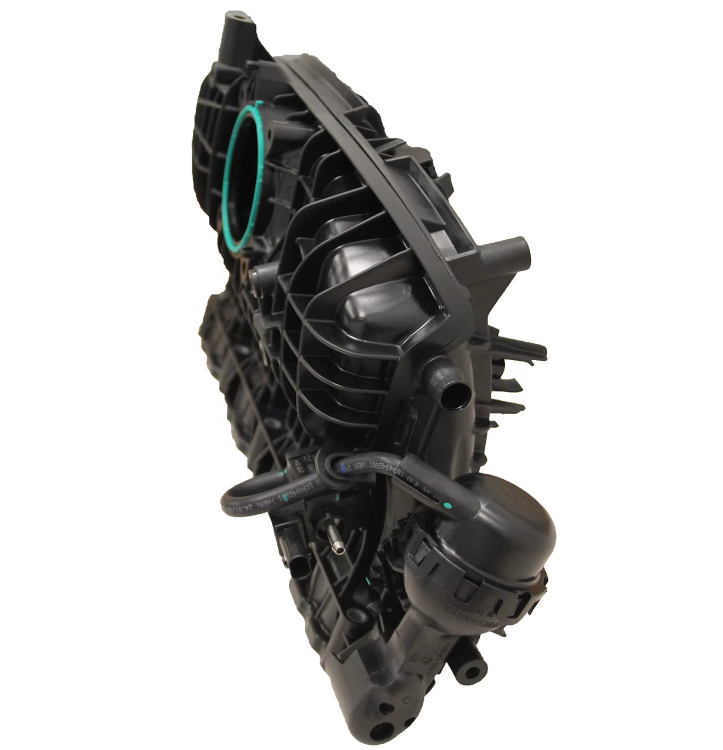

Como os Ciclos Térmicos Induzem Microfissuras em Coletores de Admissão de Nylon-Compósito
Os colectores de admissão compostos em nylon lidam com sérios problemas de tensão térmica quando os motores estão em funcionamento. As variações de temperatura, que vão de cerca de 40 graus Celsius na partida a frio até valores tão elevados quanto 150 graus sob carga total, geram problemas reais. Essas peças plásticas expandem-se e contraem-se aproximadamente três vezes mais rapidamente do que os blocos de motor em alumínio, pois sua taxa de expansão térmica é muito maior — cerca de 80×10⁻⁶ por Kelvin, comparada aos apenas 23×10⁻⁶ do alumínio. Essa diferença acumula tensão principalmente nas zonas críticas onde todos os componentes se conectam: áreas de fixação, junções dos dutos de admissão, canais de refrigeração e ao redor dos parafusos. A cada ciclo de aquecimento e arrefecimento do motor, começam a formar-se microfissuras no material de nylon 6/6 reforçado com fibra de vidro. Após entre 5.000 e 7.000 ciclos — o que equivale aproximadamente a 50.000 a 70.000 milhas rodadas — essas pequenas fissuras transformam-se em rupturas visíveis. Ensaios laboratoriais demonstram que os compósitos de nylon perdem, de fato, cerca de 40% de sua resistência à tração após apenas 1.200 horas de ciclagem térmica repetida. Isso explica por que observamos tantas falhas precoces em veículos que submetem esses componentes a exigências intensas ao longo do tempo.
Estudo de Caso: Falhas no Coletor de Admissão V6 de 3,8 L e 4,2 L (NHTSA, 2015–2022)
A análise de relatórios da Administração Nacional de Segurança no Trânsito Rodoviário (NHTSA) revela que dois modelos diferentes de motores V6 apresentaram taxas de falha superiores a 15% entre 2015 e 2022. Ambos esses motores utilizavam colectores de admissão em compósito de náilon que simplesmente não foram projetados adequadamente para lidar com os problemas de expansão térmica. Na maioria das vezes, fissuras começavam a se formar em áreas submetidas a alta tensão ao redor dos suportes da válvula EGR e nas regiões onde o colector se conecta à cabeça do cilindro. Foram documentados mais de 200 casos em que o líquido de arrefecimento vazou devido a essas fissuras nos colectores. Cerca de 85% desses incidentes ocorreram quando os veículos atingiram entre 60.000 e 90.000 milhas no hodômetro, o que corresponde exatamente ao que sabemos sobre o tempo que o náilon 6/6 reforçado com fibra de vidro consegue suportar o calor antes de falhar. Para resolver esse problema, os fabricantes de automóveis passaram a desenvolver novos projetos com reforço adicional nesses pontos críticos de tensão. Essas alterações reduziram as falhas em cerca de 70% a partir dos modelos lançados após 2019. O que isso nos mostra é bastante claro, embora por vezes negligenciado: quando as diferenças de expansão térmica não são adequadamente gerenciadas, elas geram problemas sérios que se repetem sistematicamente em diversos veículos.
Falha na Junta do Coletor de Admissão: Causas Raiz e Vias de Degradação
Degradação Química Causada pelo Líquido de Arrefecimento, Vapor de Óleo e Subprodutos da Combustão
De acordo com pesquisas recentes sobre compatibilidade de fluidos realizadas em 2023, cerca de 42 por cento dos problemas com juntas do coletor de admissão têm, na verdade, origem em reações químicas entre diferentes substâncias. Quando os glicóis do líquido de arrefecimento entram em contato com materiais da junta semelhantes à borracha, iniciam sua degradação por meio de um processo denominado hidrólise. Ao mesmo tempo, os vapores de óleo podem causar o inchamento desses materiais e a perda progressiva de sua forma. Outro problema decorre do vazamento de gases de combustão pelas anilhas dos pistões. Esses gases misturam-se com peças de alumínio e geram ácido nítrico, que corrói as superfícies metálicas e enfraquece as vedações. Essa situação agrava-se ainda mais quando os veículos utilizam combustíveis com teor mais elevado de etanol, pois tais combustíveis tendem a ser mais ácidos e voláteis. Como resultado, esses três problemas químicos atuando em conjunto podem destruir totalmente a eficácia da vedação muito antes do que a maioria das pessoas espera, às vezes já aos 60 mil quilômetros no hodômetro.
Deterioração Mecânica: Perda de Torque, Deformação Superficial e Escoamento da Junta
Ciclagem térmica induz deformação mensurável da flange — excedendo 0,3 mm em colectores de alumínio fundido, conforme SAE J2430 (2022). Essa distorção gera pressão de aperto não uniforme, acelerando três mecanismos de falha inter-relacionados:
- Perda de torque : A tensão nos parafusos diminui em 25% após apenas 200 ciclos térmicos devido ao afrouxamento por acomodação e ao escoamento térmico;
- Escoamento da junta : Vedadores à base de silicone e de borracha nitrílica sofrem deformação permanente sob carga compressiva contínua;
- Conjunto de compressão : Os elastômeros perdem até 40% de sua resilência após cinco anos — mesmo sem ciclagem térmica — reduzindo sua capacidade de recuperação frente a pulsos de vácuo.
As microfissuras resultantes permitem vazamentos de vácuo que distorcem as relações ar-combustível, frequentemente acionando códigos de mistura pobre (P0171/P0174) e falhas de ignição. Para combater esse problema, os principais fabricantes de equipamento original (OEMs) passaram a especificar juntas de aço multicamada (MLS) com revestimentos antiescoamento de níquel ou PTFE para interfaces críticas entre colector de admissão e cabeçote.
Problemas de Instalação e Integridade Estrutural em Conjuntos de Coletor de Admissão
Quando instalados incorretamente, os colectores de admissão tendem a falhar muito mais cedo do que deveriam, especialmente se as pessoas ignorarem a verificação da sequência de aperto, da planicidade das superfícies ou simplesmente esquecerem-se de substituir parafusos desgastados. Parafusos de fixação que não são apertados de forma uniforme ou que recebem torque excessivo podem deformar a região da flange, prejudicando a compressão adequada da junta e permitindo que gases quentes de escape corroam gradualmente componentes próximos ao longo do tempo. Os colectores em compósito de nylon são particularmente vulneráveis a esse problema, pois seus materiais dilatam-se mais do que os metálicos ao serem aquecidos contra cabeçotes de cilindros de alumínio ou ferro. As vibrações do motor também não ajudam, acelerando o desgaste desses pontos de fixação, sobretudo nas proximidades de componentes pesados, como válvulas EGR. O resultado é o aparecimento progressivo de fugas de vácuo, que os mecânicos por vezes confundem com problemas nos sensores MAF ou nos sensores de oxigênio. Se alguém perceber que o motor responde melhor à enriquecimento com propano nas bordas do colector durante a marcha lenta fria, isso geralmente é um sinal inequívoco de que as vedações estão se deteriorando, muito antes de ocorrer a falha total.
Perguntas frequentes
O que causa tensão térmica nos colectores de admissão?
A tensão térmica nos colectores de admissão é causada principalmente por flutuações de temperatura durante a operação do motor, levando os materiais compostos de náilon a expandirem-se e contrair-se mais do que os componentes metálicos, o que provoca microfissuras.
Qual a gravidade do problema de falha da junta do colector de admissão?
A falha da junta é grave, pois degradações químicas e mecânicas podem provocar fugas de vácuo, desviar as proporções ar-combustível e causar falhas de ignição no motor.
Erros de instalação podem afectar a vida útil do colector?
Sim, uma instalação incorrecta pode levar a uma compressão desigual e agravar problemas relacionados com a expansão térmica e a vibração, reduzindo a vida útil do colector.
