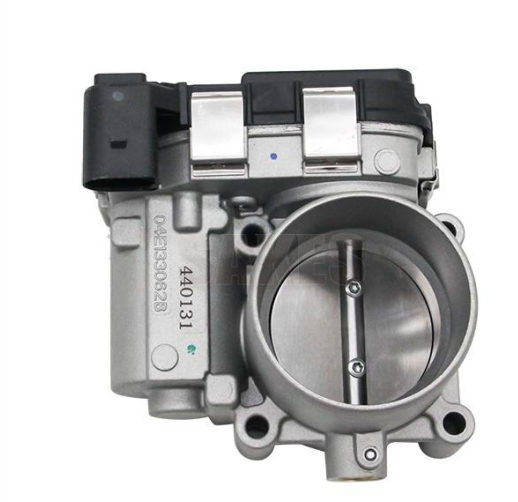

Как быстро диагностировать неисправности дроссельной заслонки?

Распознавание распространённых симптомов неисправной дроссельной заслонки

Неустойчивые холостые обороты и плохая реакция на нажатие педали газа как первые признаки неисправности

Когда двигатель работает на холостом ходу с раздражающими колебаниями оборотов или вибрациями, это обычно означает наличие проблемы с засорением или износом дроссельной заслонки со временем. Большинство водителей замечают, что их автомобили медленнее реагируют на нажатие педали газа, особенно если пробег транспортного средства составляет около 75 000 миль или более. Специалисты из Simon's Automotive Service провели исследование и выяснили, что нагар фактически ограничивает движение дроссельных заслонок примерно у двух третей таких старых автомобилей. Это нарушает правильное соотношение воздуха и топлива, поступающего в двигатель. И что вы думаете? Эти проблемы становятся еще хуже при холодном пуске утром или при попытке медленно ехать в пробке. Именно поэтому регулярное техническое обслуживание так важно для бесперебойной работы.

Отсутствие ускорения или провалы при ускорении, связанные с неисправностями дроссельной заслонки

Когда автомобиль неуверенно разгоняется, это обычно означает, что дроссельная заслонка пропускает недостаточно воздуха, как положено. Водители могут замечать это по необычным падениям оборотов или неприятным провалам при попытке выехать на шоссе или подняться в гору, иногда полагая, что проблема связана с топливной системой. Проблема усугубляется в случае электронных дроссельных заслонок, поскольку они сильно зависят от точной работы датчиков. Даже небольшое скопление грязи или нагара может полностью нарушить работу этих чувствительных систем, заставляя их работать некорректно в обычных условиях вождения.

Неустойчивый холостой ход или остановка двигателя из-за ограничения воздушного потока вследствие образования углеродных отложений

Накопление углерода за дроссельной заслонкой ограничивает поток воздуха подобно частично закрытому клапану. В двигателях с непосредственным впрыском бензина это может снизить устойчивость холостого хода до 30%, увеличивая количество случаев остановки двигателя в режиме движения с остановками. Очистка обычно восстанавливает 85–90% пропускной способности по воздуху, если эрозия отверстия не превышает 0,5 мм.

Разграничение неисправностей дроссельной заслонки и проблем, связанных с датчиками

Проблемы с дроссельной заслонкой могут напоминать неисправности датчика положения дроссельной заслонки (TPS), однако у них разные диагностические признаки. Согласно данным, собранным Cardone Industries, примерно две трети всех кодов неисправностей, связанных с дросселем, вызваны механическими засорами внутри системы. Электрические проблемы, как правило, проявляются иначе — обычно это странные показания напряжения без реальных физических заеданий. Особое внимание следует уделить случаям, когда одновременно появляются код P0121, указывающий на проблемы с производительностью TPS, и код P0221, свидетельствующий о несоответствии положения дроссельной заслонки. Эти два кода — довольно явный признак того, что движению дроссельной заслонки мешает что-то физическое, а не просто неверные показания датчика.

Использование сканера OBD-II для выявления неисправностей дроссельной заслонки

Сигнальная лампа двигателя и диагностические коды неисправностей (DTC) как основные индикаторы

В тот момент, когда загорается лампочка проверки двигателя, использование сканера OBD-II становится практически обязательным, если мы хотим понять, что не так под капотом. Следует искать коды, связанные с дроссельной заслонкой: например, P0120 означает неисправность в цепи датчика положения дроссельной заслонки, а P0506 обычно указывает на проблемы с управлением холостым ходом при низких оборотах. Механики отмечают, что такие коды часто появляются ещё до того, как водитель заметит какие-либо странности. Транспортное средство может начать дергаться при ускорении или внезапно глохнуть. Своевременное выявление таких проблем с помощью правильного сканирования позволяет избежать множества трудностей в будущем и предотвратить более серьёзные механические поломки.

Диагностика работы дроссельной заслонки с использованием потоковых данных OBD-II

Данные в реальном времени дают механикам возможность увидеть, что происходит с углом положения дроссельной заслонки, который обычно составляет около 0%, когда двигатель работает на холостом ходу, а также показания напряжения ДПДЗ, которые обычно находятся в диапазоне от 0,5 до 4,5 вольт. Наблюдая за этими значениями при ускорении, можно выявить проблемы, такие как электрические сбои или механическое заедание деталей. Например, если напряжение ДПДЗ остаётся фиксированным на уровне около 4,2 вольт даже при нагрузке на систему, это часто означает, что образовался налёт из углеродных отложений, достаточный для ограничения нормального движения дроссельной заслонки. Согласно последним исследованиям в автомобильной сфере, использование данных в реальном времени вместо анализа только кодов ошибок снижает количество неверных диагнозов примерно на 38%. Это логично, поскольку статические коды не всегда раскрывают полную картину.

Интерпретация распространённых кодов неисправностей, связанных с датчиком положения дроссельной заслонки (ДПДЗ)

Точная интерпретация кодов имеет ключевое значение:

• P0121 : Колебания напряжения в цепи ДПДЗ
• P0220 : Неисправность цепи вторичного датчика

Эти коды часто сопровождают отказы корпуса дроссельной заслонки, но могут быть отличены путем сравнения поведения напряжения датчика с фактическим перемещением дроссельной заслонки с использованием данных в реальном времени.

Тестирование реакции корпуса дроссельной заслонки с помощью данных OBD-II и PID в реальном времени

Динамическое тестирование включает увеличение оборотов двигателя при одновременном контроле времени отклика ДПДЗ. Исправная система реагирует в течение 0,1–0,3 секунды. Задержки свыше 0,5 секунд обычно указывают на загрязнение или износ приводного мотора, что говорит о необходимости очистки или замены.

Осмотр и очистка нагара в корпусе дроссельной заслонки

Визуальные методики обнаружения загрязнений в корпусе дроссельной заслонки

Начните осмотр заслонки, заглянув внутрь впускного воздушного патрубка с помощью хорошего источника света. Обратите внимание на темные отложения нагара по краям дроссельной заслонки и на стенках канала. Некоторые исследования показывают, что такие отложения могут снизить поток воздуха на 18–22 процента, что является немаловажным фактором при стремлении сохранить оптимальную производительность. Чтобы проверить, свободно ли всё движется, аккуратно нажмите на рычаг управления, убедившись предварительно, что двигатель выключен. Если заслонка не возвращается быстро в исходное положение, вероятно, имеется загрязнение, вызывающее сопротивление. Для особенно тщательного осмотра используйте эндоскопическую камеру. Этот инструмент позволяет механикам видеть труднодоступные места за дроссельной заслонкой, куда обычный фонарик не достанет.

Очистка или замена: когда образование углеродных отложений требует профессионального обслуживания

Большинство отложений, покрывающих менее 30% поверхности дроссельной заслонки, можно безопасно удалить с помощью очистителей, одобренных ISO-HEET, и щёток из нейлона. Однако рекомендуется замена в следующих случаях:

• Стенки дроссельного узла имеют глубокие борозды от неправильной очистки
• Электронные компоненты показывают признаки перегрева из-за воздействия химических веществ
• Многократная очистка не устраняет проблемы с холостым ходом, что часто встречается в автомобилях с пробегом более 150 000 миль

Механики обычно рекомендуют заменять дроссельный узел каждые 7–10 лет в автомобилях с высоким пробегом, поскольку изношенные втулки и валы являются причиной 43 % неисправностей, связанных с дросселем, в моделях старше 2012 года

Проверка и калибровка датчика положения дроссельной заслонки (TPS)

Симптомы неисправности датчика положения дроссельной заслонки по сравнению с выходом из строя дроссельного узла

Когда ДПДЗ начинает выходить из строя, это напоминает проблемы с дроссельной заслонкой, хотя есть некоторые характерные различия. Обе неисправности могут привести к нестабильным холостым оборотам или замедлению при ускорении, но проблемы с ДПДЗ обычно вызывают резкие скачки оборотов при разгоне или некорректную работу круиз-контроля. Согласно руководству AutoZone по датчикам дроссельной заслонки, неисправные блоки ДПДЗ, как правило, выдают коды, связанные с напряжением, такие как P0121. С другой стороны, отложения нагара, мешающие потоку воздуха, создают совершенно иные шаблоны диагностических кодов неисправностей (DTC) на сканере. Механикам необходимо обращать внимание на эти различия, поскольку они указывают на совершенно разные подходы к ремонту.

Диагностика неисправностей ДПДЗ с помощью показаний напряжения сканера OBD-II

Системы OBD-II позволяют проводить диагностику в реальном времени с использованием данных идентификации параметров (PID). Ключевые контрольные значения напряжения включают:

Напряжение с скачками или разрывами более 0,7 В между позициями указывает на деградацию датчика.

Процедура проверки мультиметром выходного сигнала датчика положения дроссельной заслонки

1. Отключите жгут проводов датчика положения дроссельной заслонки
2. Установите мультиметр в режим измерения постоянного напряжения
3. Измерьте опорное напряжение (обычно 5 В)
4. Сравните выходное значение с техническими характеристиками производителя при открытии дроссельной заслонки

Показания, постоянно выходящие за пределы диапазона 0,5–4,5 В, требуют немедленной замены датчика во избежание проблем с управляемостью.

Калибровка датчика положения дроссельной заслонки после очистки или замены корпуса дросселя

После технического обслуживания выполните повторную калибровку системы для обеспечения точного позиционирования дроссельной заслонки:

1. Сбросьте ЭБУ, отключив аккумулятор как минимум на 10 минут
2. Выполните процедуру повторного обучения холостому ходу — запустите двигатель, не касаясь педали акселератора
3. Подтвердите плавные переходы напряжения с помощью данных OBD-II в режиме реального времени
   Как указано в диагностическом протоколе AutoZone, всегда выполняйте тестовую поездку для проверки устранения признаков замедления или остановки двигателя после калибровки
