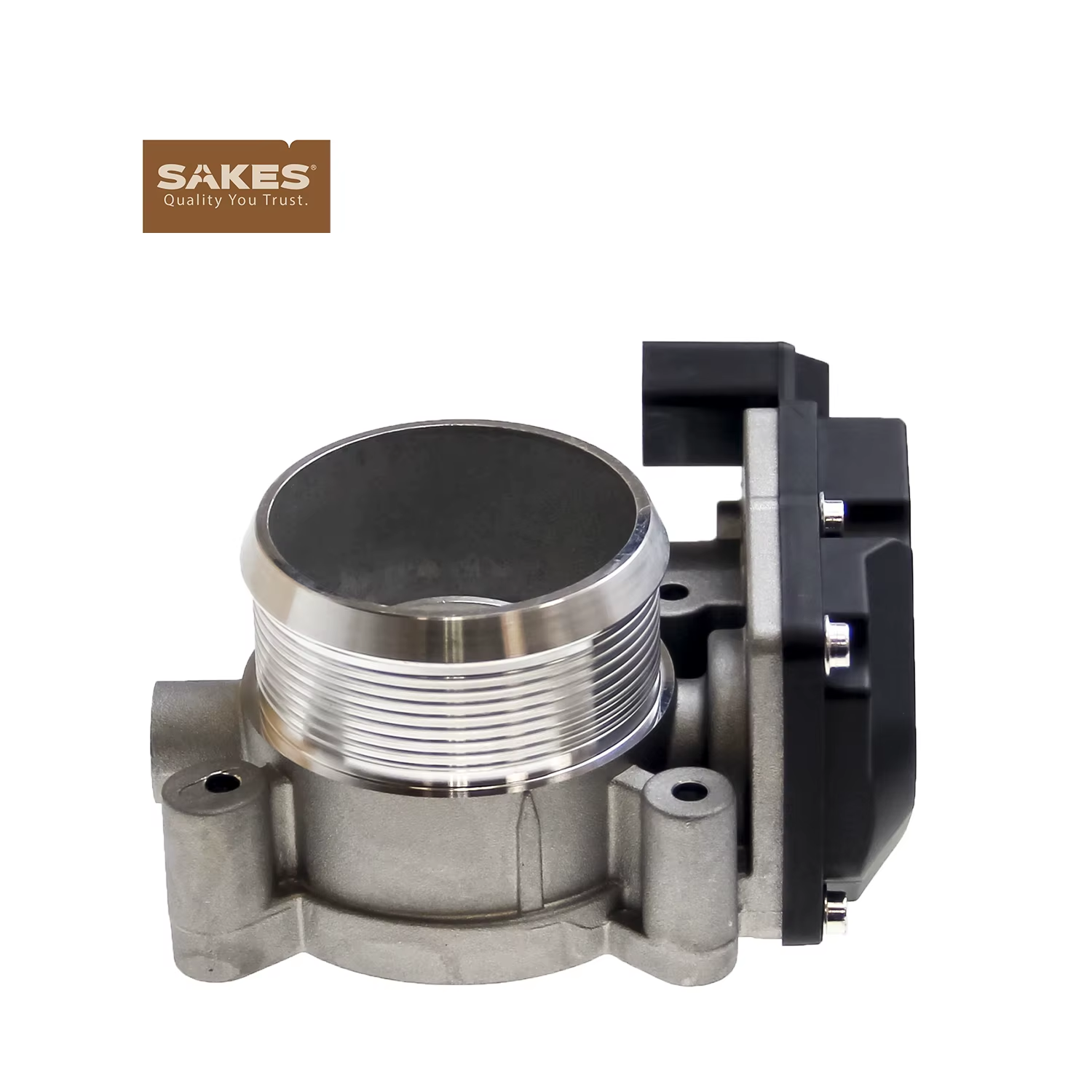

¿Cómo probar la apertura y el cierre del cuerpo del acelerador?

Cuerpo de aceleración: Métodos paso a paso para probar la precisión de la apertura y cierre de la válvula

la diferencia entre reemplazar un cuerpo del acelerador y limpiarlo suele reducirse a diez minutos de pruebas sistemáticas. Un técnico que omite las pruebas y reemplaza la unidad puede resolver el síntoma, pero dejar dinero sobre la mesa —o reemplazar un componente en buen estado mientras la falla real se encuentra en otra parte. Las pruebas estructuradas aíslan el problema en el propio cuerpo de aceleración o dirigen la atención hacia componentes anteriores, como el cableado, la ECU o el pedal del acelerador.

Preparación y seguridad antes de la prueba

Probar un cuerpo del acelerador requiere una herramienta de diagnóstico con gráficos en tiempo real de datos, un multímetro digital con sondas de retroprobing y herramientas manuales básicas para la extracción de la cubierta de admisión. Antes de cualquier prueba eléctrica, desconecte el terminal negativo de la batería y espere cinco minutos para que los condensadores de la ECU se descarguen. Coloque el vehículo sobre una superficie nivelada con el freno de estacionamiento aplicado. Retire el conducto de admisión para inspección visual, pero nunca introduzca los dedos en el orificio con la ignición activada: los cuerpos de acelerador electrónicos pueden cerrarse con suficiente fuerza como para causar lesiones.

Metodología de Prueba en Tres Capas

Capa Uno: Inspección Visual y Mecánica

Inspecciona las cuerpo del acelerador inspeccione el cilindro y los bordes de la mariposa utilizando una linterna. Los depósitos de carbono aparecen como un anillo oscuro en la pared del cilindro, justo donde el borde de la mariposa descansa en ralentí. Mueva manualmente la mariposa con la mano, con el encendido apagado: si siente rugosidad, atascamiento o ruidos metálicos, eso indica daño interno en los engranajes. Revise el conector del cuerpo de mariposa en busca de corrosión, pines doblados o terminales flojos. Mueva ligeramente el arnés de cables cerca del conector mientras monitorea la calidad del ralentí o las lecturas de la herramienta de diagnóstico cuando el vehículo está en marcha: los fallos intermitentes de conexión son notoriamente difíciles de reproducir durante pruebas estáticas.

Capa dos: prueba de voltaje de la señal del sensor

realice una medición en vivo (back-probe) en los cables de señal del TPS en el cuerpo del acelerador conector. Dos tensiones de señal deben moverse en direcciones opuestas al presionar el pedal: la pista 1 varía de 0,5 V (pedal cerrado) a 4,5 V (pedal totalmente abierto), mientras que la pista 2 varía de forma inversa, desde 4,5 V hasta 0,5 V. Con la ignición encendida y el motor apagado, presione lentamente el pedal del acelerador mientras observa ambas lecturas. Cualquier caída de tensión —un retorno súbito a 0 V o un pico a 5 V— indica un desgaste en la pista del potenciómetro. Las dos señales deben sumar aproximadamente 5 V en cualquier posición; una desviación en la suma superior a 0,1 V sugiere un fallo del sensor.

Capa tres: prueba del motor actuador y de las órdenes de la ECU

Usando una herramienta de diagnóstico, emita órdenes a la cuerpo del acelerador abrir en incrementos del 10 % mientras se observa la posición real frente a la posición comandada. Un retraso superior a 200 milisegundos entre la orden y la respuesta indica debilidad del motor o atascamiento mecánico. Medir la resistencia del motor del actuador en el conector: los valores típicos oscilan entre 1 y 5 ohmios, mientras que un circuito abierto o un cortocircuito confirman la falla del motor. Durante la prueba de barrido, escuchar ruidos de clic o chirrido provenientes del cuerpo del acelerador: estos indican engranajes reductores dañados que no pueden repararse.

Un caso de la vida real: fallo de acelerador mal diagnosticado

Un Audi A3 del año 2015 llegó con un código P0638 y modo de marcha limitada intermitente. El taller anterior había reemplazado el cuerpo del acelerador — pero el código volvió tras recorrer 200 kilómetros. Tras una investigación más profunda, el técnico midió la señal del sensor de posición del acelerador (TPS) directamente en el conector de la unidad de control electrónico (ECU) y comparó las lecturas con las mismas señales medidas en el cuerpo del acelerador. Una diferencia de 0,3 V indicó resistencia en el arnés de cables: un cable parcialmente roto dentro del aislamiento, cerca de un punto de curvatura del arnés fabricado en fábrica. El cuerpo del acelerador en sí funcionaba correctamente. Los conjuntos de repuesto de Sakes Auto Parts se someten a pruebas según las especificaciones de señal originales (OE), pero ningún componente puede compensar fallos en el cableado aguas arriba. El cable se reparó y el síntoma original desapareció sin necesidad de reemplazar nuevamente el cuerpo del acelerador.

Protocolo práctico de pruebas para la eficiencia del taller

Documente todos los resultados de las pruebas en un formato estandarizado: voltaje del TPS en ralentí, 25 % del pedal, 50 %, 75 % y aceleración total (WOT) para ambas pistas de señal. Fotografíe el estado del carbono antes y después de la limpieza. Registre la resistencia del motor y la suavidad de la prueba de barrido (sweep test). Esta documentación sirve como evidencia para garantías y establece líneas base diagnósticas específicas por vehículo; los técnicos que la omiten suelen repetir las mismas pruebas meses después sin recordar los resultados previos. Cuerpo del acelerador Los conjuntos de Sakes Auto Parts incluyen hojas de datos con especificaciones OE que ayudan con los diagnósticos comparativos durante la instalación.

Preguntas frecuentes

¿Puedo probar una mariposa de aceleración sin una herramienta de escaneo?

Una prueba básica de voltaje con un multímetro en los cables de señal del TPS puede identificar puntos muertos, pero la visualización gráfica de datos en tiempo real ofrece información diagnóstica más completa. Una cuerpo del acelerador prueba de barrido (sweep test) con una herramienta de escaneo muestra la velocidad de respuesta y la precisión de posición, aspectos que las pruebas estáticas de voltaje no pueden revelar.

¿Qué voltaje debe indicar un sensor de posición de mariposa (TPS) en ralentí?

La pista 1 normalmente indica 0,5-0,7 V con el acelerador cerrado, mientras que la pista 2 indica aproximadamente 4,3-4,5 V. La suma de ambas tensiones debe ser de unos 5 V. Cualquier desviación de estos rangos en un cuerpo del acelerador sugiere desgaste del sensor que requiere una investigación adicional.

¿Cómo sé si el motor del actuador del acelerador está fallando?

Mida la resistencia del motor en el conector: 1-5 ohmios es normal. Durante una prueba de barrido con herramienta de diagnóstico, preste atención a ruidos de rozamiento y observe retrasos entre la posición comandada y la posición real. Un cuerpo del acelerador actuador defectuoso suele generar códigos intermitentes antes de su fallo total.

¿Por qué mi cuerpo de acelerador pasa las pruebas pero aún causa problemas?

Los fallos intermitentes que ocurren únicamente a ciertas temperaturas o tras una conducción prolongada pueden pasar desapercibidos en pruebas estáticas de banco. Las pruebas en carretera con registro en tiempo real de datos capturan estas condiciones. Un reemplazo cuerpo del acelerador de Sakes Auto Parts se somete a pruebas en todo su rango operativo, reduciendo así la probabilidad de fallos intermitentes.

¿Debe moverse la mariposa del acelerador libremente a mano?

Con el encendido apagado, la placa debe moverse suavemente a lo largo de todo su recorrido con una resistencia ligera y uniforme. El atascamiento, el agarrotamiento o una sensación áspera indican daños internos en los engranajes o los rodamientos. Un cuerpo del acelerador que muestre rugosidad mecánica durante la prueba manual requiere sustitución.

¿Cuánto tiempo lleva una prueba completa del cuerpo del acelerador?

Una prueba exhaustiva en tres capas —visual, tensión del sensor y barrido del actuador— tarda aproximadamente 20 a 30 minutos en un técnico experimentado. Acelerar la prueba o omitir la verificación en tiempo real de un cuerpo del acelerador aumenta el riesgo de diagnóstico erróneo y sustitución innecesaria de piezas.
