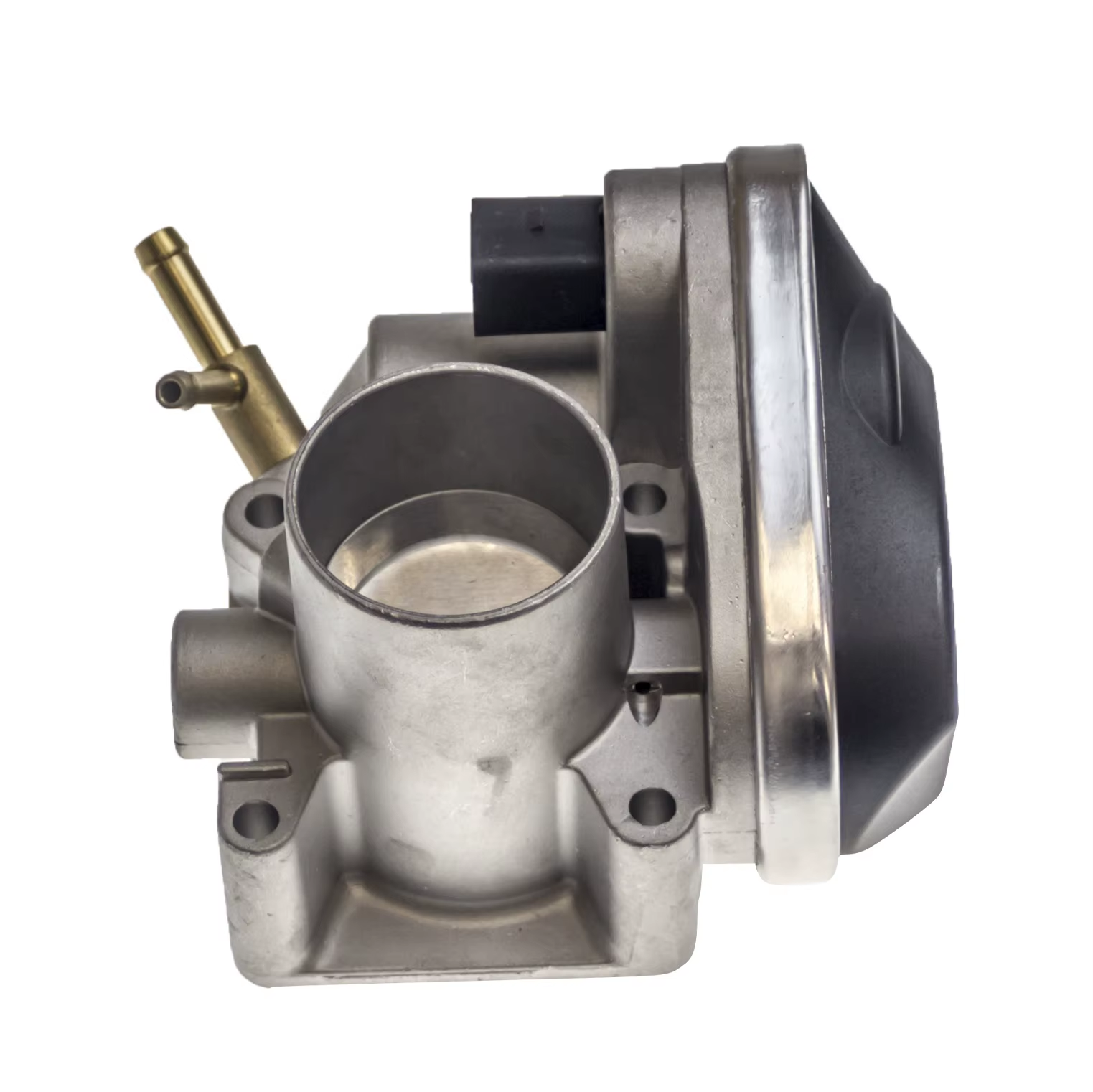

¿Qué debe comprobarse antes de instalar la mariposa de gases?

Cuerpo de mariposa: lista de verificación esencial previa a la instalación para mecánicos profesionales

Instalar uno nuevo cuerpo del acelerador en un motor sin inspeccionar los componentes circundantes es como sustituir una ventana sin comprobar si el marco está en escuadra. La nueva pieza funcionará por debajo de su rendimiento óptimo y el cliente regresará con la misma queja. Una inspección estructurada previa a la instalación detecta problemas que podrían comprometer incluso el reemplazo de mayor calidad.

Lo que la mayoría de los técnicos pasan por alto antes de la instalación

Estado del colector de admisión y de los orificios

La superficie de montaje donde el cuerpo del acelerador los pernos que se fijan al colector de admisión acumulan depósitos de carbono, residuos de aceite y, ocasionalmente, corrosión tras años de ciclos térmicos. La instalación de un cuerpo de acelerador nuevo sobre una superficie sucia genera un sellado imperfecto, incluso con una junta nueva. Limpie la brida del colector de admisión con limpiador para frenos y un rasqueteador de plástico; nunca utilice rasqueteadores metálicos en colectores de admisión de aluminio, ya que los arañazos crean caminos de fuga que evaden la junta. Tras la limpieza, verifique la suavidad al tacto. Cualquier picadura más profunda de 0,2 mm requiere ser rellenada con una capa fina de sellador RTV aplicado con moderación para evitar que el exceso se introduzca en el conducto de admisión.

Integridad del arnés de cables y los conectores

El conector eléctrico que se enchufa en el cuerpo del acelerador soporta ciclos de calor, vibración y tirones ocasionales durante los servicios anteriores. Inspeccione cada terminal en busca de corrosión oscurecida o de color verde, que aumenta la resistencia del circuito. Empuje suavemente cada cable hacia el interior del cuerpo del conector: si un cable se desliza, significa que su clip de retención del terminal está roto. Verifique la ruta del arnés de cables para detectar puntos de fricción contra soportes del motor o bordes metálicos afilados. Un arnés atado con bridas demasiado apretadas puede desarrollar roturas internas en los cables que pasan la inspección visual, pero provocan fallos intermitentes al moverse el motor. Repare o reemplace los conectores dañados antes de conectar la nueva mariposa.

Un caso real: El regreso de 300 dólares que se habría podido evitar

Un taller reemplazó una cuerpo del acelerador en un VW Passat. En el plazo de una semana, el cliente regresó con el mismo código P0638. El técnico supuso que el componente reemplazado era defectuoso, pero las pruebas en banco revelaron que la mariposa de aceleración retirada seguía funcionando correctamente. Un segundo técnico descubrió una grieta fina en la posición del perno de fijación a las 10 en punto de la brida del colector de admisión, un fallo frecuente en los colectores de admisión de VW con elevado kilometraje. La grieta permitía la entrada de aire no medido detrás de la cuerpo del acelerador cuando el aluminio se expandía a la temperatura de funcionamiento, evitando por completo el control de la lámina de la mariposa de aceleración. Se sustituyó el colector de admisión y se reinstaló la mariposa de aceleración original —que seguía siendo funcional—. Sakes Auto Parts (Shanghai) Co., Ltd. verifica la calibración final en sus conjuntos de mariposas de aceleración, pero los defectos relacionados con las condiciones de instalación, como las grietas en el colector, afectarán por igual a cualquier reemplazo.

Consideraciones críticas sobre juntas y sellado

Las juntas de la mariposa de aceleración de papel son de un solo uso: reutilizar una junta de papel comprimida garantiza una fuga de vacío. Las juntas metálicas con cuentas de sellado de goma intactas, en algunos casos, pueden reutilizarse, pero se recomienda su sustitución debido a su bajo costo frente al tiempo de diagnóstico que consumiría una fuga tras la instalación. cuerpo del acelerador aplique RTV únicamente donde lo especifique el manual de servicio oficial; la mayoría de las instalaciones modernas requieren montaje de la junta en seco. El exceso de RTV que se introduzca en el conducto de admisión puede contaminar la mariposa de aceleración y el sensor MAF aguas abajo, generando problemas secundarios.

Especificaciones de par de apriete y apriete secuencial

Apretado en exceso cuerpo del acelerador los tornillos de montaje son el error de instalación más común. La especificación típica es de 8-10 Nm, aproximadamente la fuerza ejercida por un dedo sobre una llave de trinquete de 1/4 de pulgada. Superar esta especificación deforma la carcasa del cuerpo del acelerador, lo que provoca que la placa se atasque contra el orificio y genere un control irregular del ralentí. Apriete los tornillos siguiendo un patrón cruzado, comenzando con el tornillo más cercano al pasador de alineación. Conecte el conector eléctrico hasta escuchar el clic audible de la lengüeta de bloqueo, reconecte la batería y realice el procedimiento de adaptación del acelerador por parte de la UCE antes de arrancar el motor.

Protocolo práctico de verificación previa a la instalación

Antes de arrancar el vehículo tras cuerpo del acelerador instalación: encienda el contacto durante 10 segundos y apáguelo durante 10 segundos — tres veces sin arrancar el motor. Esto permite que la unidad de control electrónico (ECU) reconozca el nuevo componente y realice la adaptación preliminar. Arranque el motor y déjelo al ralentí sin tocar el acelerador durante cinco minutos, mientras monitorea los datos de la herramienta de diagnóstico para verificar la estabilidad de la posición de la mariposa y la aparición de códigos de falla pendientes. Un cuerpo de mariposa instalado correctamente, procedente de un proveedor de calidad como Sakes Auto Parts, debe mantener un régimen de ralentí estable dentro de ±30 rpm de la especificación en los primeros dos minutos de la adaptación.

Preguntas frecuentes

¿Necesito reemplazar la junta del cuerpo de mariposa cada vez?

Las juntas de papel deben reemplazarse: se comprimen durante la instalación y no volverán a sellar adecuadamente. Las juntas metálicas con cuentas de goma intactas pueden reutilizarse en algunos casos. Un cuerpo del acelerador cuerpo de mariposa nuevo de Sakes Auto Parts incluye la junta correcta para aplicaciones VW y Audi.

¿Qué ocurre si aprieto en exceso los pernos del cuerpo de mariposa?

La carcasa se deforma y la placa del acelerador se atasca contra el orificio, lo que provoca un ralentí inconsistente y una respuesta lenta del acelerador. Apriete excesivo. cuerpo del acelerador los tornillos pueden requerir el reemplazo de la unidad si la carcasa ha sufrido una deformación permanente.

¿Debo limpiar el colector de admisión antes de instalar una nueva mariposa de aceleración?

Sí. Los depósitos de carbonilla y aceite en la brida de montaje impiden un sellado adecuado de la junta. Limpie con limpiador de frenos y un rasqueteador de plástico. Una superficie debidamente preparada garantiza que la nueva cuerpo del acelerador se selle correctamente y funcione según lo diseñado.

¿Cómo verifico si el conector del arnés de cables está dañado?

Inspeccione los terminales en busca de corrosión, presione cada cable para verificar la retención del terminal y examine la disposición del arnés en busca de puntos de rozamiento. Un conector dañado cuerpo del acelerador provoca fallos intermitentes que simulan una avería del componente.

¿Es siempre necesario realizar una adaptación de la UCE tras el reemplazo de la mariposa de aceleración?

En las mariposas de aceleración electrónicas, sí. La UCE almacena valores aprendidos relacionados con las características del sensor del componente anterior. Un reemplazo cuerpo del acelerador requiere un restablecimiento de la adaptación. Las unidades de Sakes Auto Parts están precalibradas para simplificar este proceso.

¿Puede una fuga de vacío provocar los mismos síntomas que un cuerpo de acelerador defectuoso?

Absolutamente. El aire no medido que entra detrás de la placa del acelerador produce la misma inestabilidad en el ralentí y los mismos códigos de fallo. Siempre verifique la integridad del sistema de admisión antes de concluir que cuerpo del acelerador es necesario un reemplazo.
